Триплекс или монолитное стекло? Что лучше для аквариума?

Какое стекло прочнее, триплекс или монолитное такой же толщины? Сегодня мы досконально разберёмся в этом непростом вопросе.

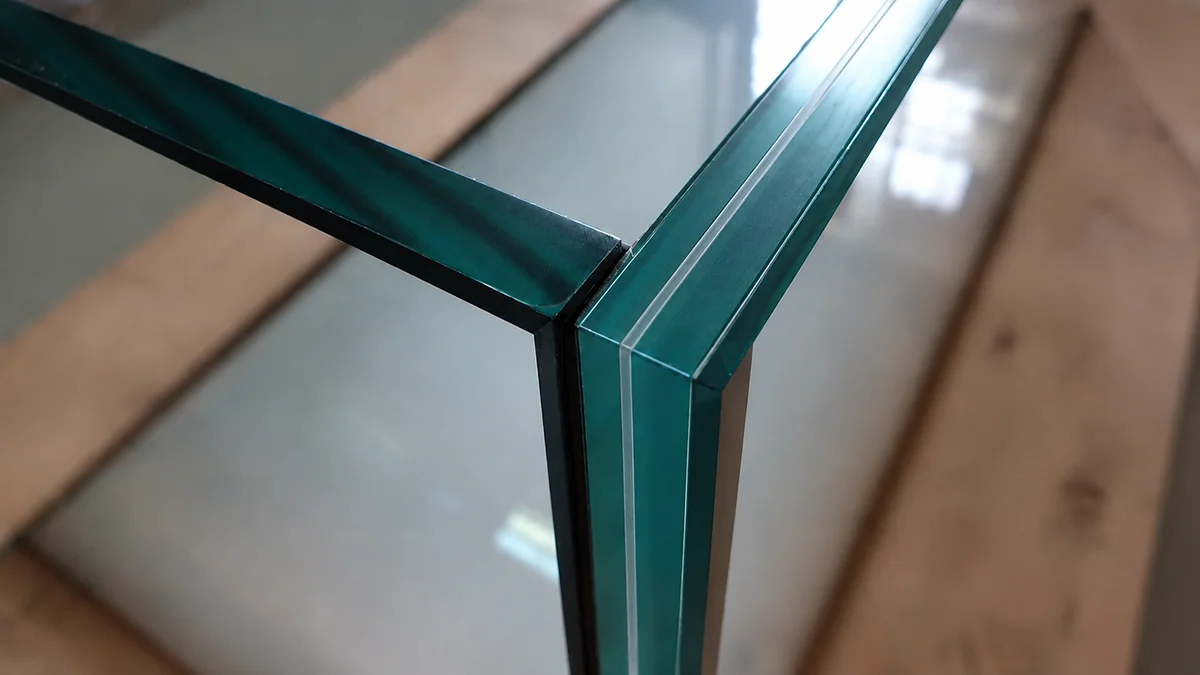

Поступила заявка на расчёт стоимости аквариума размером 1200 × 500 × 1000 мм. Последний размер — высота. С технической точки зрения всё было понятно. Вопросы вызывала другая составляющая — материальная. В нашем городе отсутствовало 15 мм стекло, а доставка больших и тяжёлых стёкол из столицы сопряжена с целым рядом сложностей. Намного удобнее было бы воспользоваться триплексом местного производства толщиной 8+8 мм.

Для начала давайте выясним, насколько прочную связь между стёклами обеспечивает поливинилбутиральная (PVB) плёнка, которую обычно используют на производстве. Действительно, PVB обладает превосходной адгезией к стеклу, причем связь эта формируется на молекулярном уровне. Но вместе с тем полимер является сравнительно мягким, эластичным материалом. При длительной нагрузке (а давление воды — это постоянная нагрузка на годы) плёнка PVB «ползёт» и почти не передаёт сдвигающие усилия между стёклами. В результате два стекла внутри аквариума будут работать почти независимо друг от друга.

Есть ещё один момент, на который нужно обращать внимание. Пленка PVB чувствительна к влаге. Если торец триплекса не герметизирован, со временем возможна деламинация (отслоение).

Добавим немного математики. Сравним жёсткость монолитного стекла и триплекса такой же толщины.

• Одно стекло толщиной $t$ имеет жёсткость пропорциональную $t^3$.
• Два независимых стекла толщиной $t/2$ каждое имеют суммарную жёсткость $2 \times (t/2)^3 = t^3 / 4$

Таким образом, при одинаковой общей толщине два независимых слоя дают примерно четверть изгибной жёсткости монолитного стекла. Иными словами, такая конструкция будет примерно в четыре раза более податливой на изгиб.

То же самое относится и к напряжению внутри стекол.

При длительной нагрузке напряжение в каждом слое триплекса выше, чем в монолитном стекле той же толщины (из-за того, что слои работают раздельно). Поэтому первая трещина в одном из стёкол триплекса появляется при меньшем давлении воды, чем разрушение монолитного стекла.

Впрочем, у триплекса есть один положительный момент: он гораздо безопаснее. После появления трещины осколки держатся на плёнке и течь может начаться постепенно. Ну или, по крайней мере, не сразу.

Отсюда вывод:

• Если важна именно жёсткость и максимальное сопротивление давлению до появления трещины — лучше применять обычное толстое сырое стекло.
• Если важнее безопасность при возможном разрушении — триплекс предпочтительнее, несмотря на больший прогиб и меньшую прочность.

---

А теперь давайте пойдём ещё дальше и проведем полный анализ, сравнив величину прогиба и напряжение для стенки аквариума, размером 1200 х 1000, изготовленной из:

1. монолитного стекла 15 мм
2. триплекса 8+8 мм
3. триплекса 10+10 мм

Имеем исходные данные:

• Размер панели: 1200 мм (длина) × 1000 мм (высота)
• Соотношение сторон L/H = 1,2
• Давление воды у дна: p = 9,81 кПа = 0,00981 Н/мм²
• Модуль упругости стекла E = 70,000 МПа
• Для длительной нагрузки (вода) принимаем расчётное сопротивление сырого стекла ≈ 20–25 МПа (с учётом полировки кромок и длительности). Для оценки запаса будем использовать 25 МПа как рабочий предел.

Коэффициенты для пластины с гидростатической нагрузкой (четыре опоры) при L/H = 1,2:

• β (для напряжения) ≈ 0,27
• α (для прогиба) ≈ 0,077

Стандартные формулы для аквариумных расчётов:

Максимальное напряжение (приближённо):

$$\sigma \approx \beta \cdot \frac{p \cdot H^2}{t^2}$$

Прогиб в центре:

$$\delta = \alpha \cdot \frac{p \cdot H^4}{E \cdot t^3}$$

Вариант 1. Монолит 15 мм

Толщина t=15 мм

Напряжение:

$$\sigma \approx 0{,}27 \cdot \frac{0{,}00981 \cdot 1000^2}{15^2} \approx \mathbf{11{,}8\ \text{МПа}}$$

Запас прочности ≈ 2,1

Прогиб:

$$\delta \approx 0{,}077 \cdot \frac{0{,}00981 \cdot 1000^4}{70000 \cdot 15^3} \approx \mathbf{3{,}2\ \text{мм}}$$

Оценка:
Напряжение умеренное, но запас прочности низковат для силикатного стекла (желательно ≥ 3,5–4). Прогиб заметный (примерно 1/310 от высоты) — допустим, но на грани.

Вариант 2. Триплекс 8 + 8 мм

При длительной нагрузке PVB-плёнка почти не работает на сдвиг → два стекла работают независимо. Каждое стекло толщиной 8 мм несёт примерно половину нагрузки.

Эффективная жёсткость ≈ $2 \times (8)^3 = 1024$, в то время как у монолита 15 мм — $15^3 = 3375$. Т.о. триплекс примерно в 3,3 раза гибче.

Напряжение в каждом слое (примерно):

$$\sigma \approx 0{,}27 \cdot \frac{0{,}00981 \cdot 1000^2}{8^2} \times 0{,}5 \approx \mathbf{20{,}7\ \text{МПа}}$$

Запас прочности≈ 1,2 (критично!)

Прогиб≈10,5 мм

Оценка:
Слишком большое напряжение и огромный прогиб. Высокий риск появления трещины в одном из слоёв. Не рекомендуется.

Вариант 3. Триплекс 10 + 10 мм

Аналогично — два независимых стекла по 10 мм.

Напряжение в каждом слое:

$$\sigma \approx 0{,}27 \cdot \frac{0{,}00981 \cdot 1000^2}{10^2} \times 0{,}5 \approx \mathbf{13{,}2\ \text{МПа}}$$

Запас прочности ≈ 1,9

Прогиб≈5,4 мм

Оценка:
Лучше, чем 8+8, но всё равно запас прочности недостаточный, прогиб заметный. Безопасность после разрушения высокая, но до первой трещины конструкция слабее монолита 15 мм.

---

Сравнение вариантов

Вариант	Напряжение	Прогиб	Общая оценка
Монолит 15 мм	≈ 11,8 МПа	≈ 3,2 мм	Наиболее жёсткий
Триплекс 8+8 мм	≈ 20,7 МПа	≈ 10,5 мм	Не подходит
Триплекс 10+10 мм	≈ 13,2 МПа	≈ 5,4 мм	Компромиссное решение

Делаем окончательные выводы:

• Лучший по прочности и жёсткости — монолит 15 мм. Он имеет наименьший прогиб и наибольший запас прочности
• Триплекс 10+10 мм — компромиссный вариант. Прочнее 8+8, но всё равно слабее монолита 15 мм по сопротивлению первой трещине. Главное преимущество — безопасность, при трещине в одном слое второй слой и плёнка какое-то время (возможно) будут удерживать воду.
• Триплекс 8+8 мм — не подходит. Слишком большие напряжения и прогиб.

Дисклеймер

Приведённые расчёты выполнены в упрощённой модели, в которой PVB при длительной нагрузке не учитывается как эффективный элемент передачи сдвига между стёклами. Реальные характеристики триплекса зависят от типа межслойной прослойки, её толщины, температуры, длительности нагрузки и технологии изготовления.
Для оценки используется упрощённая модель прямоугольной пластины с заданными граничными условиями. Реальная жёсткость стенки зависит также от конструкции аквариума, характера закрепления краёв и работы силиконовых швов.
